Pengenalan P/I Transducer: Jembatan Antara Sistem Pneumatik dan Elektronik

Di tengah modernisasi industri, banyak fasilitas masih mengandalkan instrumen pneumatik yang terbukti andal selama puluhan tahun. Namun, kebutuhan integrasi dengan sistem kontrol modern seperti PLC dan DCS menuntut solusi yang efisien. Di sinilah P/I Transducer berperan penting dengan mengubah sinyal pneumatik menjadi sinyal listrik 4–20 mA yang dapat diproses oleh sistem digital. Perangkat ini memungkinkan industri mempertahankan instrumen lama tanpa harus melakukan penggantian besar-besaran, sehingga menghemat biaya sekaligus meningkatkan efisiensi operasional. Dengan akurasi tinggi, kemampuan transmisi jarak jauh, dan kompatibilitas yang luas, P/I Transducer tetap menjadi komponen vital dalam berbagai sektor seperti kilang minyak, pembangkit listrik, dan sistem HVAC modern.

6/2/20264 min baca

Pendahuluan

Dalam sejarah perkembangan instrumentasi industri, sistem pneumatik memegang peran sangat dominan sebelum teknologi elektronik berkembang pesat. Udara tekan digunakan sebagai media sinyal karena aman di lingkungan berbahaya, relatif sederhana, dan tidak memicu percikan api. Namun, seiring meningkatnya kompleksitas proses dan kebutuhan integrasi dengan sistem elektronik seperti PLC dan DCS, muncul kebutuhan untuk menjembatani dua dunia ini. Di sinilah P/I Transducer (Pneumatic to Current Transducer) menjadi komponen kunci.

P/I transducer (Pneumatic to Current Transducer) adalah perangkat yang berfungsi mengonversi sinyal pneumatik (umumnya 3–15 psi) menjadi sinyal listrik arus (biasanya 4–20 mA) agar dapat dibaca, diproses, dan dikendalikan oleh sistem kontrol elektronik modern. Tanpa perangkat ini, instrumen pneumatik lama akan terisolasi dan tidak kompatibel dengan arsitektur kontrol digital yang saat ini menjadi standar industri.

Secara fungsional, P/I transducer memungkinkan instrument legacy pneumatic tetap digunakan tanpa harus mengganti seluruh sistem, sehingga berperan besar dalam efisiensi biaya dan keberlanjutan sistem kontrol di industri proses.

Mekanisme Kerja P/I transducer (Pneumatic to Current Transducer)

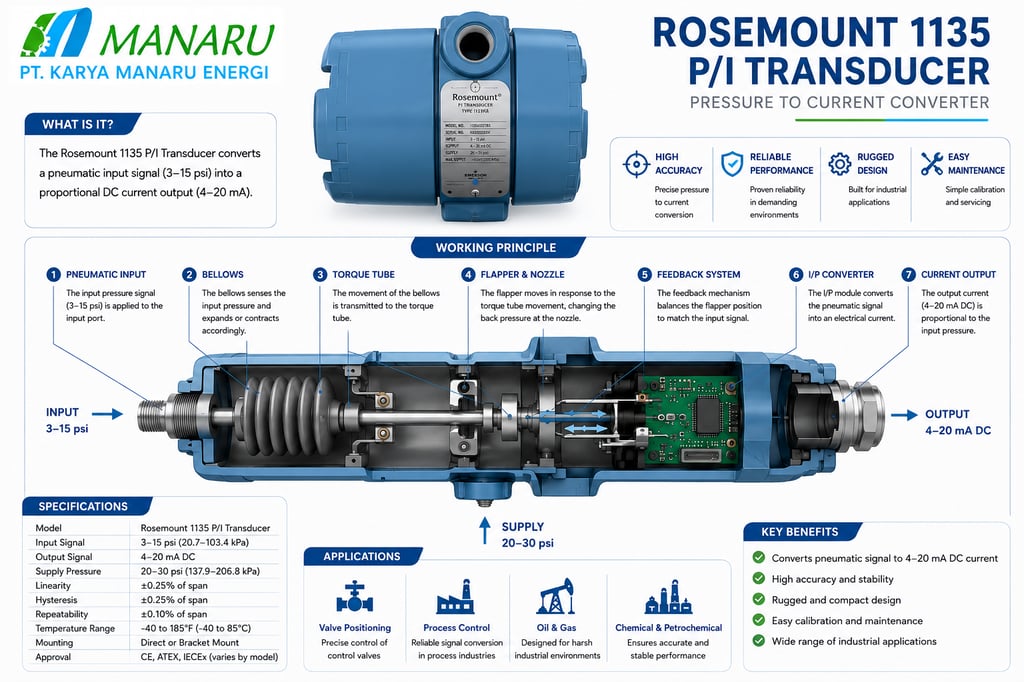

P/I transducer (Pneumatic to Current Transducer) beroperasi berdasarkan prinsip konversi energi dan keseimbangan gaya yang presisi, berfungsi sebagai komponen kritis dalam sistem kontrol proses modern yang mengubah sinyal tekanan udara menjadi sinyal listrik. Mekanisme kerjanya dimulai ketika sinyal pneumatik dari instrumen lapangan, seperti transmitter tekanan, masuk melalui port input menuju ruang sensor. Tekanan ini diterima oleh elemen sensitive biasanya diafragma, bellows, atau sensor strain gauge modern yang mengubahnya menjadi gaya mekanis atau perubahan hambatan listrik yang proporsional dengan tekanan masukan. Selanjutnya, sinyal ini dikonversi melalui proses transduksi di mana pergerakan mekanis atau variasi resistansi memengaruhi medan magnet atau rangkaian jembatan listrik internal. Rangkaian elektronik kemudian memprosesnya untuk menghasilkan arus keluaran yang linear, sesuai dengan tekanan yang diterima. Keluaran akhirnya adalah sinyal arus standar 4–20 mA, di mana 4 mA merepresentasikan tekanan minimum (misalnya 3 PSIG) dan 20 mA untuk tekanan maksimum (misalnya 15 PSIG). Penggunaan rentang live zero ini memungkinkan sistem mendeteksi kegagalan, seperti kabel putus atau kehilangan daya, sehingga meningkatkan keandalan dan kemampuan diagnostik dalam pengendalian proses.

Kelebihan

Kompatibilitas komputer; Memungkinkan instrimen pneumatik lama untuk terhubung dengan sistem kontrol digital (DCS) atau PLC modern. Industri tidak perlu mengganti semua aktuator atau transmitter pneumatik ketika bermigrasi ke DCS atau PLC, cukup menambahkan P/I transducer sebagai penghubung.

Transmisi jarak jauh; Sinyal arus 4–20 mA jauh lebih stabil untuk dikirimkan melalui kabel jarak jauh dibandingkan sinyal udara yang rentan terhdapa kebocoran atau penurunan tekanan (pressure drop) di pipa
Akurasi tinggi; Transducer modern memiliki tingkat kesalahan yang sangat rendah, umumnya antara 0,1%-1% dari skala penuh

Kekurangan

Kebutuhan udara bersih; meskipun outputnya listrik, sisi input pneumatik tetap membutuhkan pasokan udara instrument yang kering dan bersih unntuk mencegah penyumbatan pada sensor internal.
Sensitivitas lingkungan; komponen elektronik di dalamnya lebih sensitive terhadap suhu ekstrem dan kelembapan dibandingkan perangkat yang murni mekanik penumatik.
Membutuhkan dua utilitas sekaligus: suplai udara instrument dan suplai listrik. Artinya, kegagalan salah satu akan memengaruhi keseluruhan loop kontrol.
Respons dinamis relatif lebih lambat; karena sinyal tekanan harus melalui tahap perubahan mekanik pada diafragma atau bellows dan dipengaruhi oleh kompresibilitas udara serta peredaman pneumatik sebelum dikonversi menjadi sinyal arus 4–20 mA, berbeda dengan sistem elektronik murni yang merespons lebih cepat

Aplikasi Industri

P/I transducer (Pneumatic to Current Transducer) paling banyak digunakan pada industri proses berkelanjutan seperti

Kilang Minyak (Refinery) & Petrokimia: Digunakan untuk mengirimkan data dari tangki penyimpanan yang menggunakan transmitter level pneumatik ke ruang kontrol pusat yang sudah berbasis DCS
Industri HVAC (Pemanas & Pendingin Ruangan): Masih banyak menggunakan aktuator pneumatik untuk damper udara. P/I transducer digunakan untuk memonitor posisi damper tersebut dalam sistem manajemen gedung berbasis elektronik

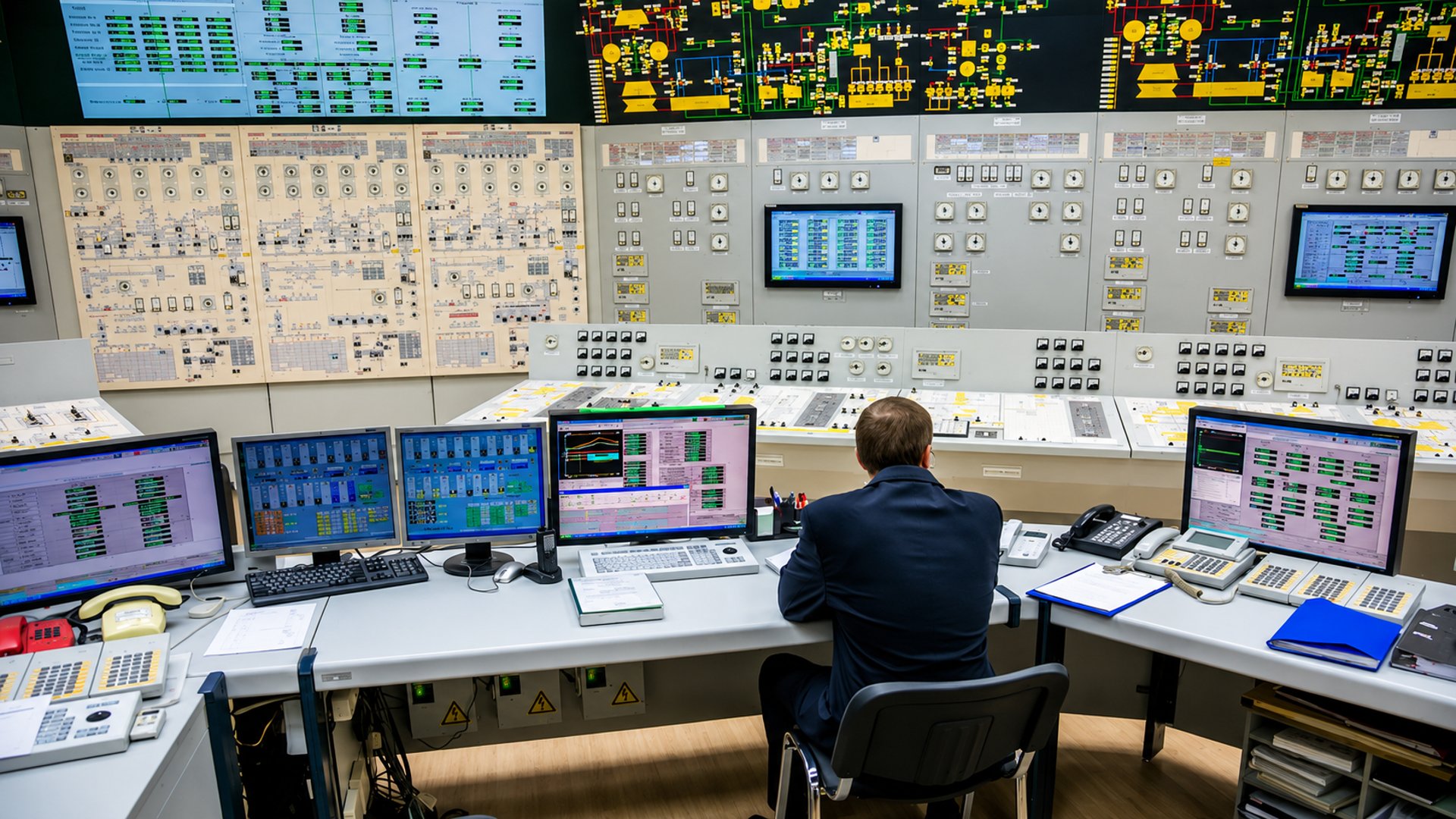

Pembangkit Listrik: Digunakan pada sistem kontrol boiler lama untuk mengonversi sinyal tekanan dari sensor uap menjadi data elektronik yang bisa dianalisa oleh sistem optimasi komputer

Contoh Produk

Beberapa vendor besar menyediakan solusi P/I transducer dengan spesifikasi yang beragam untuk kebutuhan industri berat:

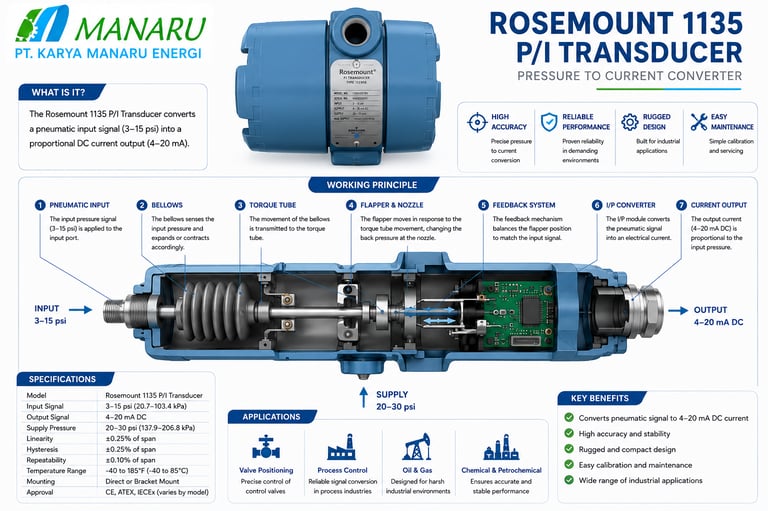

Rosemount (Emerson): Sering mengeluarkan varian smart transducer yang memiliki kemampuan diagnostik mandiri. Produk ini biasanya memiliki akurasi sekitar 0,1% dan mendukung protokol komunikasi seperti HART untuk kalibrasi jarak jauh
ABB Automation: Menyediakan unit yang tahan terhadap korosi dan cocok untuk lingkungan industri kimia yang keras. Produk mereka umumnya mencakup rentang input 3-15 PSIG dengan opsi split-range (misalnya hanya mengambil sinyal 3-9 PSIG).
Moore Industries: Dikenal dengan desain yang kompak dan tahan terhadap interferensi frekuensi radio (RFI), yang sangat penting jika transducer dipasang dekat dengan peralatan listrik tegangan tinggi.

Kesimpulan

P/I Transducer (Pneumatic to Current Transducer) bukan sekadar perangkat konversi sinyal, melainkan simbol transisi teknologi dalam dunia instrumentasi industri. Ia memungkinkan kesinambungan antara sistem pneumatik yang tangguh dan sistem elektronik digital yang cerdas. Dengan memahami mekanisme kerja, kelebihan, keterbatasan, serta aplikasinya di berbagai industri, kita dapat melihat bahwa peran P/I transducer masih sangat relevan, terutama dalam konteks modernisasi bertahap sistem kontrol industri. P/I Transducer (Pneumatic to Current Transducer) berperan penting dalam menjembatani sistem pneumatik dengan sistem kontrol elektronik modern. Dengan mengonversi sinyal tekanan menjadi sinyal arus listrik yang akurat, perangkat ini memungkinkan integrasi yang andal, efisien, dan ekonomis dalam berbagai aplikasi instrumentasi serta modernisasi sistem kontrol industri.
