Bukan Sekadar Pencatat Data: Peran Strategis Instrument Recorder dalam Industri

Instrument Recorder merupakan perangkat penting dalam industri yang berfungsi merekam data proses seperti tekanan, suhu, aliran, dan level secara akurat dan berkelanjutan. Dari recorder pneumatik konvensional hingga paperless recorder modern, teknologi ini terus berkembang untuk mendukung pemantauan, analisis, dan dokumentasi operasional. Meskipun sistem DCS, PLC, dan SCADA semakin canggih, instrument recorder tetap menjadi solusi andal untuk memastikan setiap perubahan proses terekam dengan baik dan dapat ditelusuri kapan saja

6/20/20264 min baca

Pendahuluan

Dalam sistem instrumentasi, instrument recorder berfungsi sebagai perangkat penerima sinyal dari transmitter yang bertugas mendokumentasikan nilai variabel proses (seperti suhu, tekanan, aliran, atau level) secara terus-menerus dalam format grafik atau data digital. Alat ini tidak sekadar menampilkan angka real-time, melainkan berfungsi sebagai penyedia rekam jejak historis. Data ini sangat krusial bagi para engineer dan operator untuk menganalisis stabilitas sistem, mengidentifikasi anomali, serta meninjau efektivitas kontrol proses.

Dahulu, sebelum dominasi Distributed Control System (DCS), chart recorder merupakan instrumen utama untuk menyimpan "ingatan" operasional pabrik. Meski teknologi telah berkembang menuju era digital melalui paperless recorder dan data logger, prinsip dasarnya tetap relevan untuk kebutuhan arsip dan audit keselamatan. Secara umum, recorder diklasifikasikan ke dalam dua kategori utama berdasarkan sinyal inputnya: pneumatic recorder (berbasis tekanan udara) dan electronic recorder (berbasis sinyal listrik/digital).

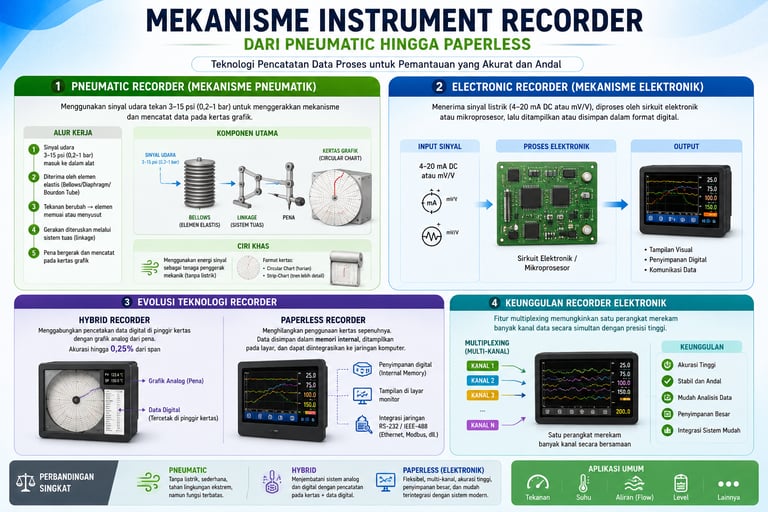

Mekanisme Kerja

Mekanisme Pneumatic Recorder

Alat ini beroperasi menggunakan standar sinyal udara tekan 3–15 psi (0,2–1 bar). Sinyal tersebut diterima oleh komponen mekanis elastis seperti bellows, diaphragm, atau bourdon tube. Tekanan udara yang berfluktuasi akan menyebabkan komponen tersebut memuai atau menyusut, yang kemudian menggerakkan sistem tuas (linkage) untuk mengarahkan pena di atas kertas grafik.
Salah satu ciri khasnya adalah penggunaan energi sinyal sekaligus sebagai tenaga penggerak mekanik, sehingga alat ini bisa bekerja tanpa listrik. Format kertas yang digunakan biasanya berupa circular chart (lingkaran) untuk pemantauan harian atau strip-chart (memanjang) untuk tren waktu yang lebih mendetail.

Mekanisme Electronic Recorder

Versi elektronik menerima input berupa sinyal listrik (4–20 mA DC) atau tegangan (mV/V). Data ini diproses oleh sirkuit elektronik atau mikroprosesor untuk kemudian diubah menjadi tampilan visual atau disimpan dalam format digital.

Hybrid Recorder: Menggabungkan pencetakan data digital di pinggir kertas dengan grafik analog dari pena, biasanya memiliki tingkat akurasi mencapai 0,25% dari span.
Paperless Recorder: Menghilangkan penggunaan kertas sepenuhnya. Data disimpan dalam memori internal, ditampilkan pada layar monitor, dan dapat diintegrasikan ke jaringan komputer melalui protokol RS-232 atau IEEE-488.
Keunggulan sistem elektronik terletak pada fitur multiplexing, yang memungkinkan satu perangkat merekam banyak kanal data secara simultan dengan presisi tinggi.

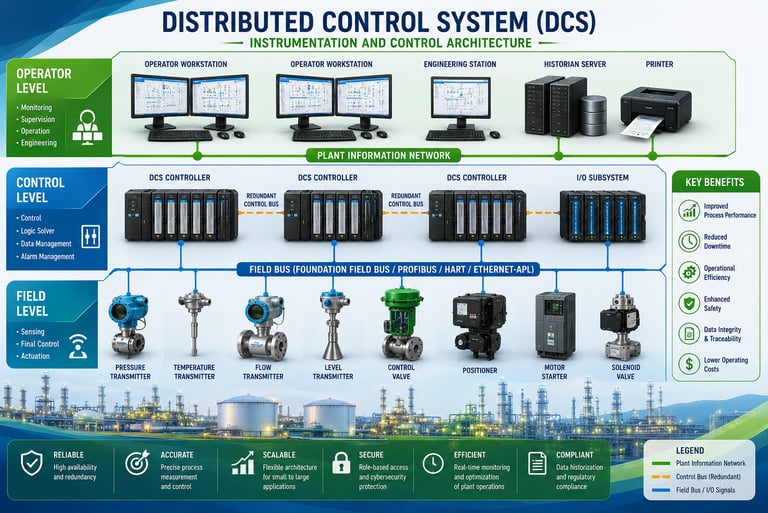

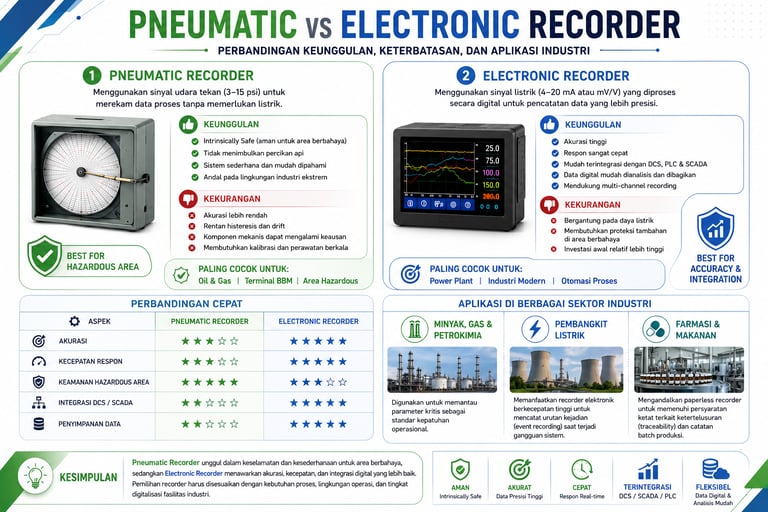

Keunggulan dan Kekurangan

3.1 Pneumatic Recorder

Kelebihan: Sangat ideal untuk area berbahaya (hazardous area) karena bebas risiko percikan
api (intrinsik aman). Selain itu, sistemnya bersifat universal dan mudah dipahami secara
mekanis.
Kekurangan: Rentan terhadap masalah mekanis seperti histeresis dan drift (pergeseran
kalibrasi) akibat keausan komponen. Tingkat akurasinya juga lebih terbatas dibandingkan versi
elektronik.

3.2 Electronic Recorder

Kelebihan: Menawarkan akurasi tinggi, respons yang jauh lebih cepat, serta kemudahan integrasi dengan sistem kontrol modern (DCS). Data digitalnya sangat fleksibel untuk dianalisis dan dikirim tanpa sekat fisik.
Kekurangan: Sangat bergantung pada ketersediaan daya listrik. Untuk penggunaan di area yang rawan ledakan, diperlukan proteksi tambahan berupa sertifikasi explosion-proof atau sistem intrinsically safe

Aplikasi di Berbagai Sektor Industri

Minyak, Gas, & Petrokimia: Digunakan untuk memantau parameter kritis sebagai standar kepatuhan operasional.
Pembangkit Listrik: Memanfaatkan recorder elektronik berkecepatan tinggi untuk mencatat urutan kejadian (event recording) saat terjadi gangguan sistem.
Farmasi & Makanan: Mengandalkan paperless recorder untuk memenuhi persyaratan ketat terkait ketertelusuran (traceability) dan catatan batch produksi.

Contoh Produk Tipe Pneumatik

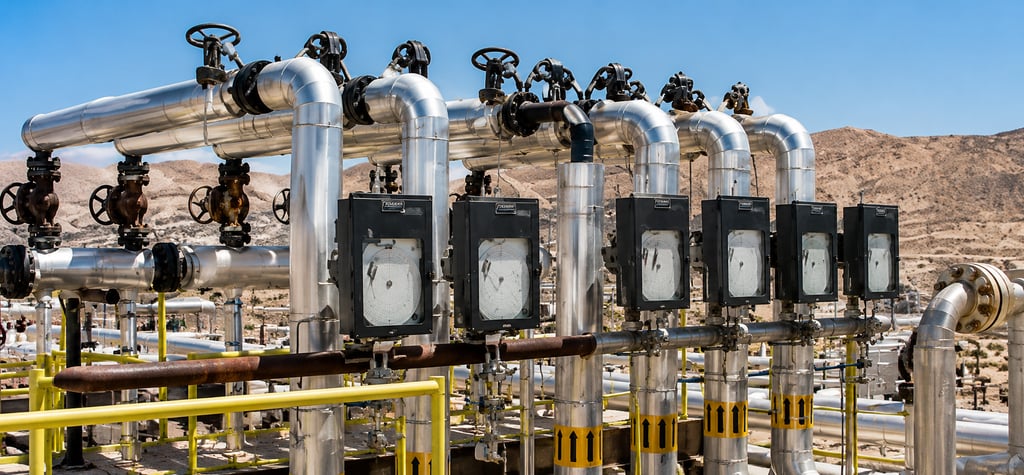

Beberapa contoh pneumatic recorder yang banyak digunakan di industri antara lain Honeywell Class 15 Circular Chart Recorder, Foxboro 120 Series Pneumatic Recorder, Foxboro 137 Series Recorder, Barton Model 199 Pressure Recorder, Barton Model 202E Differential Pressure Recorder, Barton Model 202G Gas Measurement Recorder, Barton Model 242E Temperature Recorder, serta Bristol Babcock Circular Chart Recorder. Recorder-recorder ini umumnya ditemukan pada fasilitas minyak dan gas, terminal penyimpanan, serta kilang yang masih mengandalkan sistem instrument air dan membutuhkan peralatan yang aman digunakan di area berbahaya (hazardous area).

Contoh Produk Tipe Elektronik

pada kategori electronic recorder, beberapa model yang populer di industri modern meliputi Honeywell eZtrend QXe Paperless Recorder, Honeywell Multitrend SX, ABB ScreenMaster RVG200, ABB ScreenMaster RVG300, Endress+Hauser Ecograph T RSG35, Endress+Hauser Memograph M RSG45, Yokogawa DX1000, Yokogawa DX2000, Yokogawa GX10, Yokogawa GX20, Chino KR2000 Series, Eurotherm 6100A Paperless Recorder, Eurotherm nanodac Recorder Controller, JUMO LOGOSCREEN 700, BrainChild VR18 Paperless Recorder, dan Fuji Electric PHE Series Recorder. Produk-produk ini menawarkan akurasi tinggi, penyimpanan data digital, komunikasi jaringan, serta integrasi yang mudah dengan sistem DCS, PLC, dan SCADA sehingga banyak digunakan pada pembangkit listrik, industri farmasi, makanan dan minuman, petrokimia, serta fasilitas manufaktur modern.

Kesimpulan

Instrument Recorder merupakan bagian penting dalam sistem instrumentasi industri yang berfungsi merekam dan menyimpan data proses secara kontinu untuk mendukung kegiatan monitoring, analisis, troubleshooting, serta evaluasi kinerja operasional. Baik dalam bentuk pneumatic recorder maupun electronic recorder, perangkat ini berperan dalam memastikan parameter kritis seperti tekanan, temperatur, aliran, dan level dapat dipantau serta terdokumentasi dengan akurat. Pneumatic recorder menawarkan keandalan tinggi dan keamanan untuk aplikasi di area berbahaya tanpa memerlukan sumber daya listrik, sedangkan electronic recorder memberikan akurasi yang lebih tinggi, respons yang lebih cepat, serta kemudahan integrasi dengan sistem otomasi modern seperti DCS, PLC, dan SCADA. Oleh karena itu, pemilihan jenis recorder yang tepat harus disesuaikan dengan kebutuhan proses, persyaratan keselamatan, dan tingkat digitalisasi fasilitas guna mencapai operasi yang aman, andal, dan efisien.
