Bukan Sekadar Katup: Peran Control Valve dalam Menjaga Stabilitas Proses Industri

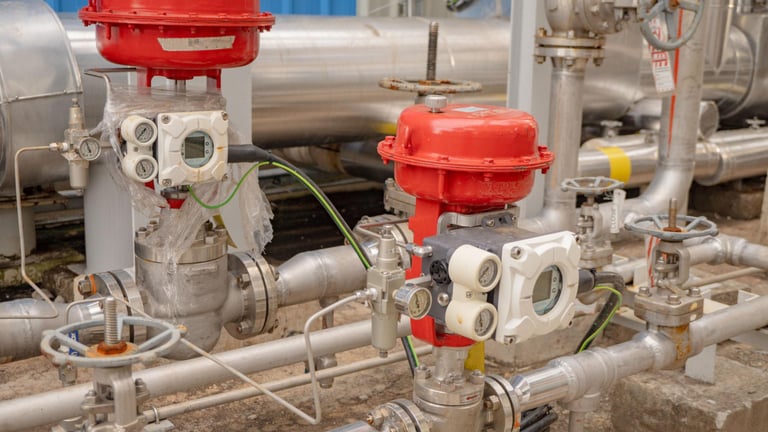

Di balik setiap sistem kontrol yang andal, terdapat control valve yang berperan sebagai pengatur utama aliran, tekanan, temperatur, dan level fluida. Lebih dari sekadar katup otomatis, control valve menjadi elemen akhir yang menerjemahkan perintah dari DCS atau PLC menjadi tindakan nyata di lapangan. Pemilihan jenis valve yang tepat, khususnya globe valve, sangat menentukan kestabilan proses, efisiensi energi, serta umur peralatan. Memahami cara kerja, karakteristik, dan aplikasi berbagai jenis control valve akan membantu industri meningkatkan performa operasional sekaligus mengurangi risiko gangguan proses yang tidak diinginkan.

6/2/202610 min baca

Pendahuluan

Dalam banyak sistem industri, kestabilan proses sering dianggap bergantung pada kecanggihan sistem kontrol digital, sensor presisi, atau algoritma kontrol yang kompleks. Namun asumsi ini menyesatkan jika mengabaikan peran control valve sebagai elemen akhir (final control element) yang benar-benar berinteraksi langsung dengan fluida proses. Control valve bukan sekadar “kran otomatis”, melainkan komponen mekanik-dinamik yang menentukan apakah strategi kontrol yang baik dapat diwujudkan secara nyata di lapangan. Kesalahan desain atau pemilihan control valve sering kali tidak langsung terlihat saat commissioning, tetapi muncul dalam bentuk osilasi proses, kebisingan berlebih, keausan dini, atau bahkan kegagalan sistem. Oleh karena itu, pemahaman yang baik tentang jenis control valve body, khususnya globe valve, menjadi krusial. Hal ini dikarenakan kemampuannya dalam memberikan kontrol yang presisi dan stabil pada berbagai kondisi proses.

Definisi dan Peran Fundamental Control Valve

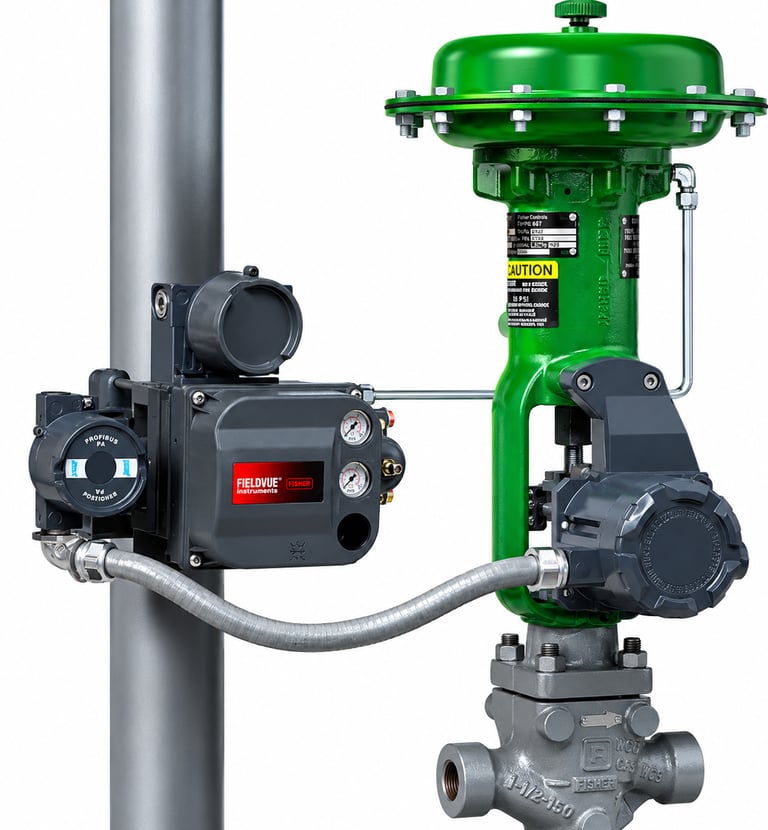

Control valve adalah perangkat mekanik yang mengatur variabel proses (aliran, tekanan, temperatur, atau level) dengan cara mengubah hambatan aliran fluida secara kontinu berdasarkan sinyal dari sistem kontrol otomatis seperti Distribytes Control System (DCS) atau Programmable Logic Controller (PLC), yang memproses data dari sensor tekanan, temperature, level, atau flow transmitter.
Secara fungsional, control valve harus mampu:

Mengatur laju aliran secara stabil pada berbagai kondisi beban.
Merespons perubahan sinyal kontrol dengan cepat dan konsisten.
Menahan tekanan, temperatur, serta sifat korosif fluida tanpa kebocoran eksternal.
Bekerja dalam jangka panjang tanpa degradasi performa signifikan.

Asumsi yang sering keliru adalah menganggap control valve hanya berfungsi sebagai flow regulator. Pada kenyataannya, valve juga berperan sebagai energy dissipator, karena sebagian besar penurunan tekanan sistem terjadi di valve, bukan di pipa.

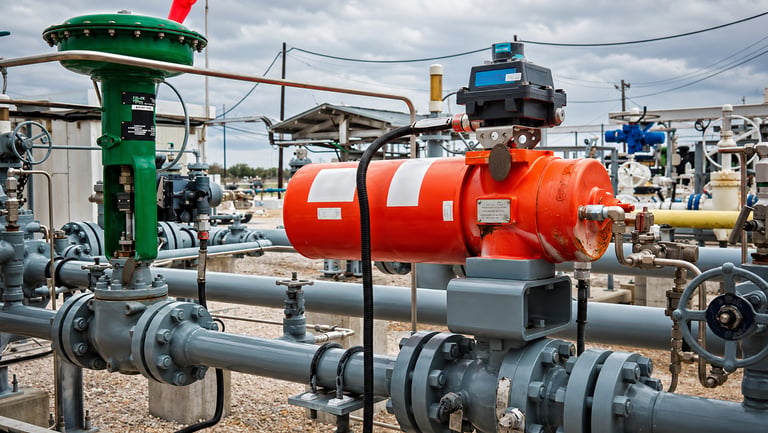

Mekanisme Kerja Control Valve Secara Lebih Mendalam

Mekanisme kerja control valve dapat dijelaskan secara sederhana sebagai berikut yakni Sinyal kontrol (biasanya pneumatik atau elektrik) diterima oleh actuator. Actuator kemudian mengubah sinyal tersebut menjadi gerakan mekanik berupa gerak linear atau rotasi. Pada globe valve, gerakan ini bersifat linear dan diteruskan melalui stem ke plug, yang bergerak mendekati atau menjauhi seat untuk memperbesar atau memperkecil area aliran fluida.

Control valve bekerja berdasarkan prinsip throttling, yaitu pembatasan aliran fluida melalui perubahan posisi valve plug terhadap valve seat. Perubahan ini menyebabkan penyempitan area aliran, peningkatan kecepatan fluida, penurunan tekanan statis, konversi energi fluida menjadi turbulensi dan panas.

Efek samping dari mekanisme ini adalah munculnya fenomena merugikan seperti kebisingan, kavitasi, flashing, dan flow-induced vibration. Artinya, control valve tidak hanya harus mengatur, tetapi juga bertahan terhadap kondisi ekstrem yang diciptakannya sendiri.
Besarnya aliran yang melewati control valve tidak hanya ditentukan oleh posisi bukaan valve, tetapi juga oleh perbedaan tekanan di hulu dan hilir valve serta karakteristik aliran yang dibentuk oleh desain trim. Oleh karena itu, control valve tidak dapat dipandang sebagai katup buka-tutup semata, melainkan sebagai perangkat pengendali dinamis yang berinteraksi langsung dengan perilaku sistem proses.

Globe Valve sebagai Control Valve Body

Globe valve adalah jenis control valve body dengan gerakan linear valve plug terhadap seat untuk mengatur luas penampang aliran fluida dan ruang alir berbentuk globular. Desain ini memungkinkan membuat globe valve sangat responsif terhadap perubahan sinyal kontrol dan mampur menghasilkan pengaturan aliran yang presisi, tetapi dengan konsekuensi kehilangan tekanan yang relatif besar dibanding valve tipe rotary. Kelebihan utama globe valve adalah kestabilan kontrol dan fleksibilitas desain internal (trim), sehingga sangat populer dalam industri proses.

1. Single-Port Globe Valve Body

Single-port globe valve merupakan konfigurasi globe valve yang paling umum digunakan dalam industry proses. Disebut single-port karena hanya memiliki satu bukaan aliran yang dikendalikan oleh satu plug dan satu valve seat. Desain ini memberikan kemampuan shut-off yang baik serta akurasi kontrol yang tinggi, sehingga sangat sesuai untuk aplikasi throttling dibandingkan sekadar fungsi buka- tutup. Tekanan fluida bekerja langsung pada valve plug, sehingga menghasilkan gaya tidak seimbang (static unbalance) yang harus dilawan oleh actuator. Konsekuensinya, pada aplikasi dengan pressure drop tinggi, single-port globe valve memerlukan actuator dengan gaya yang relatif besar dibandingkan valve yang menggunakan desain balanced plug.

Meskipun demikian, desain unbalanced ini justru memberikan keuntungan dalam hal kemampuan shut- off yang lebih baik. Karena tidak adanya jalur bypass tekanan seperti pada balanced plug, kebocoran internal pada kondisi tertutup dapat diminimalkan. Hal ini menjadikan single-port globe valve body sangat populer untuk aplikasi yang menuntut kombinasi antara kontrol presisi dan tight shut-off. Dalam praktik industri, single-port globe valve body menjadi dasar pengembangan berbagai variasi desain lanjutan, seperti globe-style valve body konvensional, angle-style control valve body, hingga cage-guided dan balanced-plug valve bodies. Variasi-variasi ini tidak muncul secara acak, melainkan sebagai respons terhadap tantangan proses yang berbeda, seperti tekanan tinggi, kapasitas alir besar, fluida korosif, atau kebutuhan pengurangan kebisingan.

Kelebihan dari single-port globe valve antara lain Rangeability tinggi, Tight shutoff yakni kebocoran sangat kecil atau tidak ada pada saat control valve dalam kondisi baru atau baik, tersedia plug yang dapat dibalik (reversible) dan sering digunakan dalam ukuran di bawah 2 inche.
Adapun Kekurangannya yaitu Control Valve dengan disain unbalanced membutuhkan actuator yang relative lebih besar dan Mempunyai karakteristik Low Pressure Recovery.

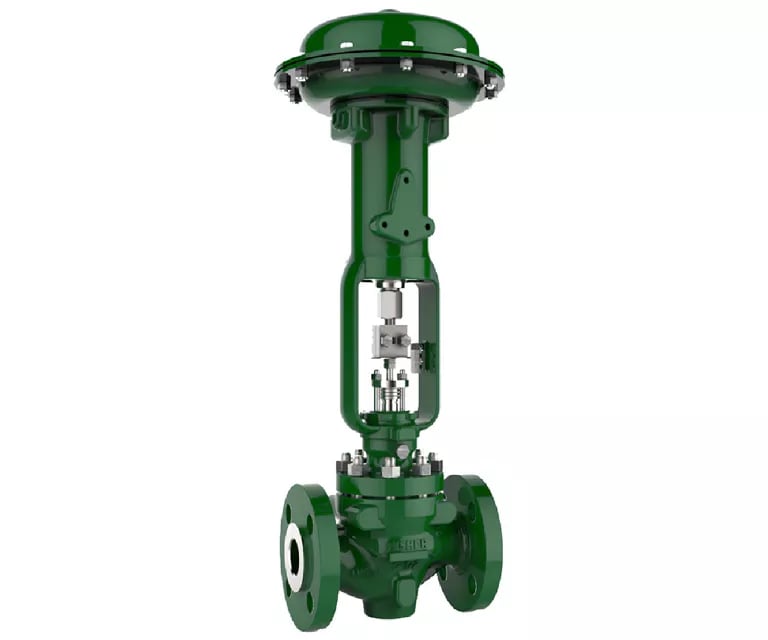

a. Popular Single-Ported Globe-Style Valve Body

Popular single-ported globe-style valve body merupakan bentuk paling konvensional dan banyak dijumpai dari globe valve yang digunakan sebagai control valve di industri proses. Desain ini biasanya memiliki konfigurasi in-line dengan satu seat dan satu plug, serta bonnet yang terpasang di bagian atas body. Kesederhanaan bentuk ini justru menjadi kekuatan utama karena memudahkan pemeliharaan, penggantian trim, dan standarisasi suku cadang. Oleh karena konstruksinya sederhana dan mudah dipelihara. jenis ini paling umum digunakan. Valve ini cocok untuk aplikasi yang membutuhkan tight shutoff dan kontrol presisi.

Gerakan plug yang terarah dan terpusat membuat globe-style valve body sangat cocok untuk dikombinasikan dengan berbagai bentuk trim, seperti contoured plug atau characterized trim, guna menghasilkan karakteristik aliran linear atau equal percentage sesuai kebutuhan proses. Fleksibilitas ini menjadi alasan utama mengapa desain ini bertahan sebagai standar industri selama beberapa decade. Fungsi utamanya adalah menjaga variabel proses tetap stabil dengan respon yang halus terhadap sinyal kontrol, terutama pada sistem kontrol kontinu (continuous control).

Mekanisme Kerja

Fluida masuk melalui inlet, mengalir melewati seat, lalu keluar melalui outlet. Plug yang terhubung dengan stem bergerak naik dan turun mengikuti perintah aktuator. Ketika plug mendekati seat, hambatan aliran meningkat dan debit fluida menurun; sebaliknya, ketika plug menjauh, aliran meningkat (Lipták). Hubungan antara posisi plug dan laju aliran dapat dibentuk melalui desain trim, seperti linear, equal percentage, atau quick opening, tanpa mengubah body valve.

Kelebihan

Keunggulan utama desain ini terletak pada kesederhanaan mekanik dan stabilitas kontrol. Karena aliran berubah secara bertahap dan dapat diprediksi, valve ini sangat cocok untuk sistem kontrol otomatis yang menuntut presisi tinggi dan osilasi minimum. Selain itu, karena hanya terdapat satu seat, valve ini mampu mencapai tingkat kebocoran yang sangat rendah, sehingga sering digunakan pada aplikasi yang menuntut isolasi aliran yang baik.

Kekurangan

Dari sudut pandang kritis, kelemahan utama popular single-ported globe-style valve body terletak pada gaya hidraulik yang bekerja pada plug. Karena termasuk desain unbalanced, tekanan fluida hulu menghasilkan gaya penutup yang harus dilawan oleh actuator. Pada aplikasi dengan pressure drop

tinggi, hal ini menuntut penggunaan actuator berukuran besar, yang berdampak pada peningkatan biaya dan kebutuhan ruang instalasi. Selain itu, kapasitas alir maksimum globe-style valve body lebih kecil dibandingkan rotary valve dengan ukuran nominal yang sama. Konsekuensinya, pada aplikasi dengan kebutuhan flow besar dan pressure drop rendah, penggunaan globe-style valve dapat menjadi tidak ekonomis.

Contoh Produk dan Industri Pengguna

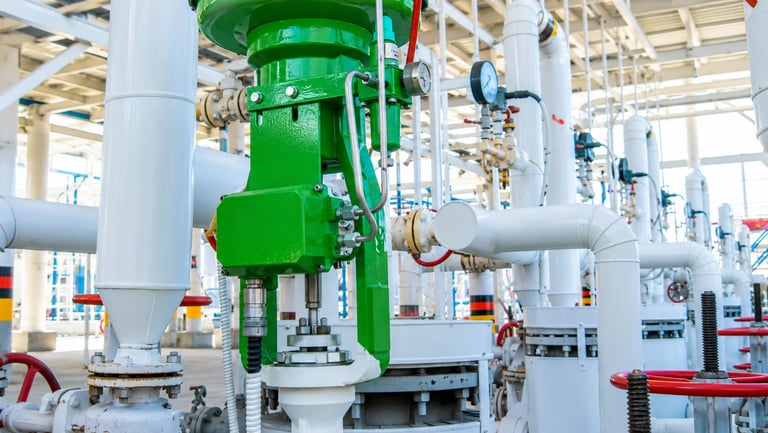

Popular single-ported globe-style valve body banyak diproduksi oleh pabrikan control valve global seperti Fisher (Emerson), Flowserve, dan SAMSON. Produk-produk ini umumnya digunakan pada industri minyak dan gas, petrokimia, pembangkit listrik, serta industri kimia, khususnya pada aplikasi kontrol tekanan, temperatur, dan laju alir yang memerlukan kestabilan tinggi. Dalam industri pembangkit listrik, misalnya, globe-style control valve sering digunakan pada sistem kontrol uap utama dan sistem bypass karena kemampuannya menangani pressure drop besar secara aman. Di industri kimia, valve jenis ini dipilih untuk proses reaksi yang sensitif terhadap fluktuasi aliran, di mana kestabilan kontrol lebih diprioritaskan dibandingkan kapasitas alir maksimum.

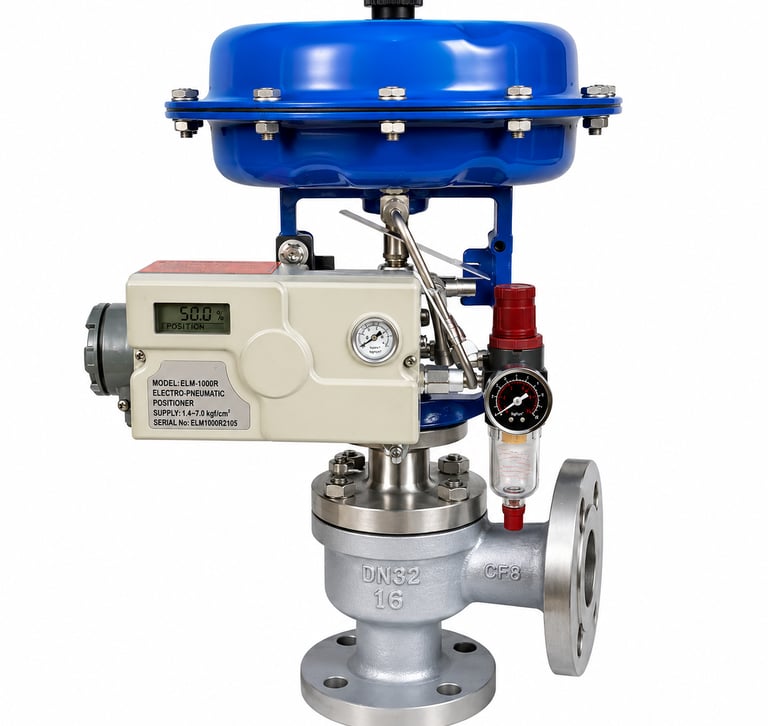

b. Flanged Angle-Style Control Valve Body

Angle-style globe valve mengubah arah aliran fluida sebesar 90° sekaligus melakukan fungsi kontrol. Desain ini sering digunakan ketika valve juga berfungsi sebagai belokan pipa, sehingga menghemat ruang instalasi. Valve ini banyak digunakan pada aplikasi dengan risiko tinggi terhadap erosi, flashing, dan kavitasi, seperti steam dan boiler feedwater.

Kelebihan

1. Mengurangi erosi dan kavitasi. Arah aliran yang berbelok 90° menyebabkan energi kinetik fluida terdisipasi lebih merata. Ini sangat membantu pada aplikasi steam, flashing, dan boiler feedwater. Namun, pada kecepatan tinggi, perubahan arah aliran ini justru dapat meningkatkan erosi lokal dan kebisingan
2. Drainability lebih baik. Orientasi outlet ke bawah membuat kondensat, partikel, atau slurry ringan tidak mudah mengendap, sehingga memperpanjang umur trim dan mengurangi plugging.
3. Menghemat fitting pipa. Valve berfungsi sekaligus sebagai elbow, mengurangi sambungan pipa dan potensi kebocoran eksternal.

Kelemahan

1. Distribusi tegangan body lebih kompleks. Bentuk sudut menyebabkan konsentrasi tegangan lebih tinggi dibanding globe lurus, sehingga desain dan material harus lebih konservatif yang berdampak pada harga.

2. Lebih berat dan memakan ruang vertical. Walaupun hemat ruang horizontal, angle valve sering membutuhkan ruang vertikal lebih besar, yang menjadi kendala pada retrofit instalasi lama.

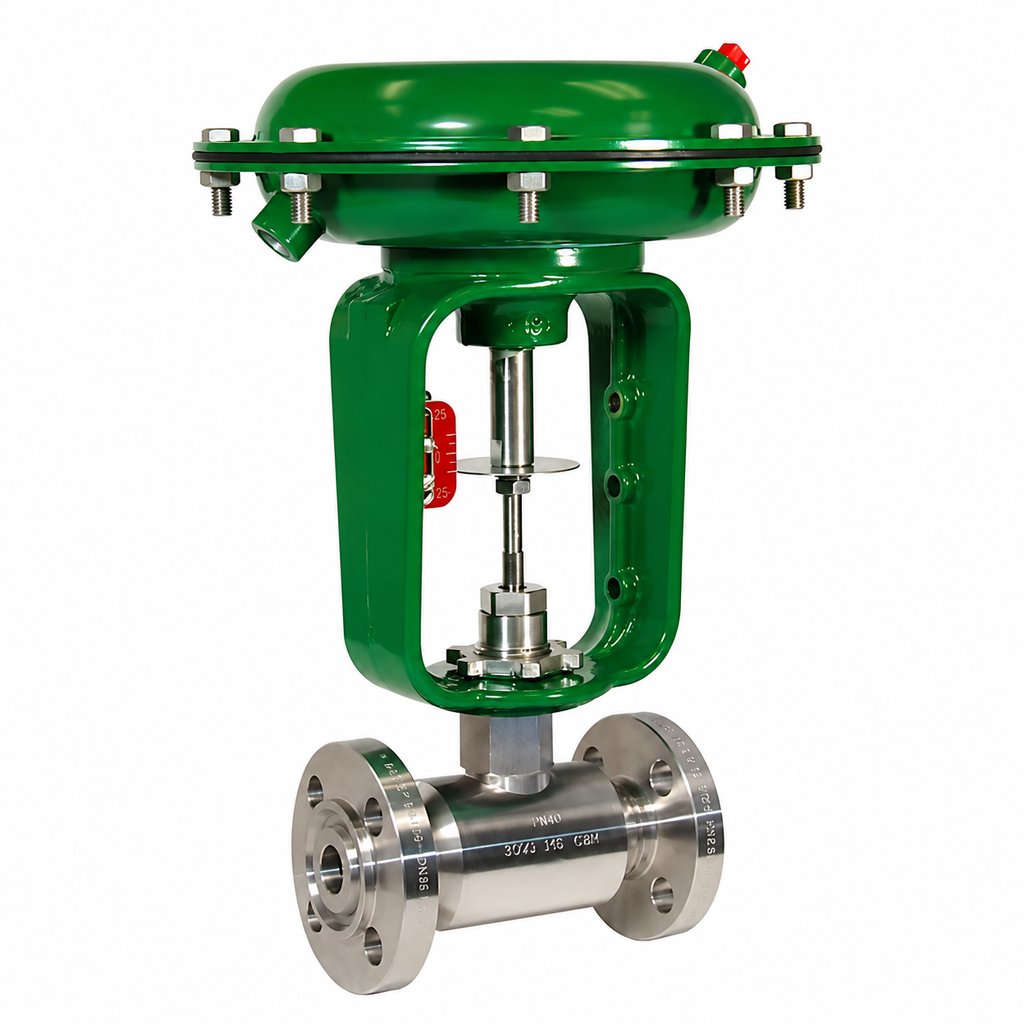

c. Bar Stock Valve Bodies

Bar stock valve body dibuat dari batang logam solid yang dimesin langsung, bukan dari hasil pengecoran. Tujuan utamanya adalah memperoleh integritas material maksimum, terutama untuk fluida yang sangat korosif atau berbahaya. Dari sisi hidraulik, mekanisme kerjanya identik dengan globe valve standar. Keunggulannya tidak terletak pada cara mengatur aliran, melainkan pada kualitas dan homogenitas material body.

Kelebihan

1. Integritas material sangat tinggi. Karena dibuat dari material solid (bukan casting), risiko porositas, inclusion, dan cacat mikro jauh lebih kecil. Ini krusial pada fluida sangat korosif atau toksik.
2. Sangat cocok untuk alloy khusus. Untuk material eksotik (Hastelloy, Monel, Inconel), bar stock sering lebih ekonomis dibanding casting dengan yield rendah.

Kelemahan

1. Biaya tinggi dan lead time panjang. Proses machining intensif membuat valve ini mahal dan tidak cocok untuk aplikasi umum.
2. Ukuran terbatas. Secara praktis jarang tersedia pada ukuran besar karena keterbatasan material dan mesin.
Contoh spesifik produk bar stock sering berupa valve custom dari manufaktur besar atau specialist valves untuk layanan korosif (mis. stainless/duplex alloys), seperti katalog control valve industri umum dari berbagai vendor

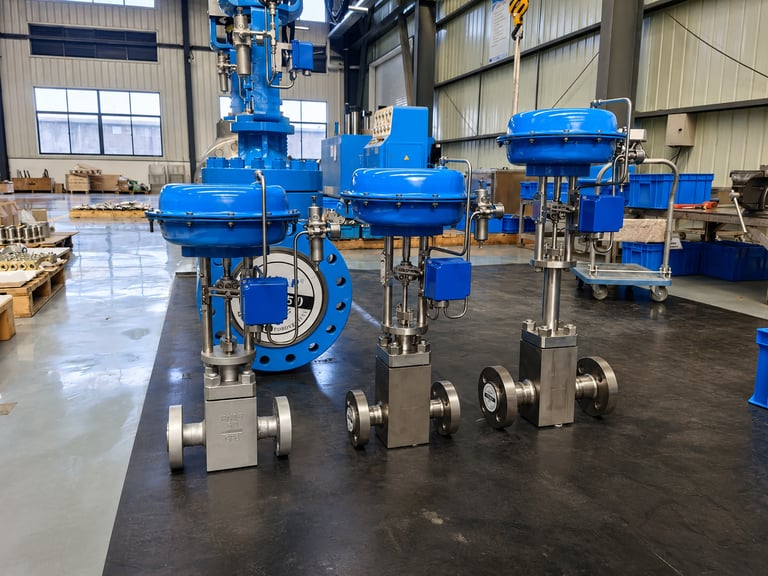

d. High-Pressure Globe-Style Control Valve Body

Valve ini dirancang untuk tekanan dan temperatur sangat tinggi, seperti pada sistem uap, minyak dan gas, serta proses energi. Desain internal diperkuat dan sering dikombinasikan dengan trim anti-kavitasi atau anti-noise. Namun, valve tekanan tinggi sering menjadi sumber utama flow-induced vibration karena energi fluida yang sangat besar dilepaskan dalam ruang sempit. Jika desain tidak tepat, umur kelelahan (fatigue life) valve dapat sangat pendek. High pressure globe valve dirancang untuk menahan tekanan sangat tinggi, seperti pada sistem minyak dan gas serta pembangkit listrik tekanan tinggi.

Mekanisme Kerja

Valve ini menggunakan body tebal, bonnet khusus, dan trim dengan material berkekuatan tinggi. Semua komponen dirancang untuk menahan deformasi dan kelelahan material akibat tekanan ekstrem.

Kelebihan
1. Keamanan proses tinggi. Body tebal, bonnet khusus, dan trim diperkeras dirancang untuk menahan tekanan ekstrem tanpa deformasi. Ini sangat penting pada sistem oil & gas upstream.

2. Umur pakai panjang pada kondisi ekstrem. Dengan material dan heat treatment yang tepat, valve ini mampu beroperasi stabil pada tekanan dan temperatur tinggi dalam jangka panjang.

Kelemahan
1. Berat dan sulit ditangani. Instalasi dan perawatan memerlukan alat angkat khusus serta prosedur keselamatan ketat.

2. Tidak toleran terhadap kesalahan sizing. Kesalahan kecil dalam perhitungan Cv atau ΔP dapat menyebabkan kerusakan cepat karena energi fluida sangat besar.

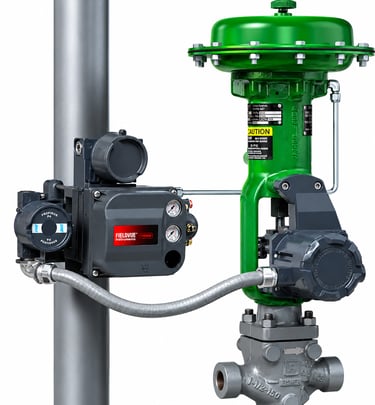

Salah satu contoh produknya adalah Fisher HP & EH High Pressure Globe Valves – Sliding Stem Valves

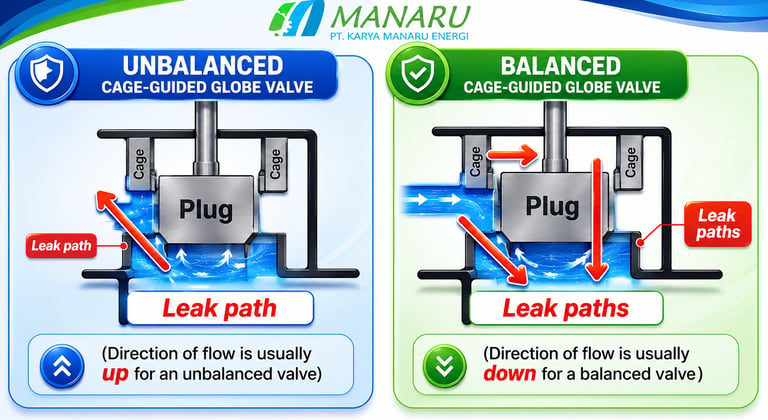

e. Balanced-Plug Cage-Style Valve Bodies

Pada desain ini, tekanan fluida diseimbangkan di atas dan di bawah valve plug, sehingga gaya bersih yang bekerja pada plug menjadi jauh lebih kecil. Cage berfungsi sebagai pemandu, penentu karakteristik aliran, dan elemen stabilisasi. Desain balanced-plug bertujuan mengurangi gaya fluida pada plug, sehingga aktuator yang dibutuhkan lebih kecil dan respon kontrol lebih cepat.

Mekanisme Kerja

Plug dilengkapi lubang penyeimbang sehingga tekanan di atas dan di bawah plug relatif sama. Cage berfungsi sebagai pemandu plug sekaligus pengatur karakteristik aliran.

Kelebihan

1. Gaya aktuator jauh lebih kecil. Lubang penyeimbang pada plug membuat tekanan di atas dan bawah plug hampir sama, sehingga aktuator yang dibutuhkan lebih kecil dan respons lebih cepat.

2. Stabil pada tekanan diferensial tinggi. Sangat efektif untuk aplikasi gas bertekanan tinggi dan throttling berat.

Kelemahan

1. Sensitif terhadap kotoran. Seal penyeimbang dapat terganggu oleh partikel padat, menyebabkan valve macet atau bocor.

2. Shut-off lebih rendah dibanding unbalanced. Karena adanya jalur penyeimbang, kebocoran internal cenderung sedikit lebih besar.

f. High-Capacity, Cage-Guided Valve Bodies

Jenis ini dikembangkan untuk aplikasi dengan laju aliran besar dan tuntutan kebisingan rendah, seperti stasiun reduksi tekanan gas. Desain oversize body dan cage-guided trim membantu menurunkan kecepatan fluida dan tingkat kebisingan hingga puluhan decibel. Namun, desain berkapasitas besar tidak otomatis cocok untuk kontrol presisi pada beban rendah. Pada kondisi small opening, ketidakstabilan aliran justru dapat meningkat.

Kelebihan

1. Kapasitas aliran sangat besar. Desain cage dengan banyak lubang memungkinkan aliran tinggi tanpa memperbesar ukuran pipa secara drastic.
2. Reduksi noise dan vibrasi signifikan. Trim khusus dapat menurunkan kebisingan hingga puluhan desibel, penting untuk keselamatan kerja dan umur peralatan downstream.

Kelemahan

1. Biaya investasi tinggi. Valve ini kompleks secara desain dan material, sehingga hanya ekonomis untuk aplikasi berat.
2. Over-engineering untuk aplikasi ringan. Menggunakan valve ini pada aplikasi sederhana justru boros dan tidak memberi manfaat tambahan.

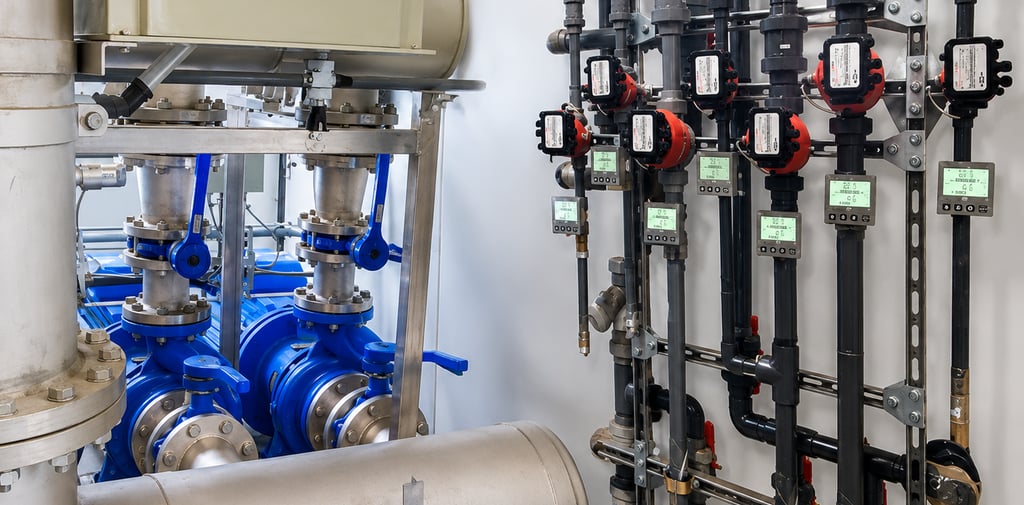

Industri dan Aplikasi Utama

Control valve globe-style banyak digunakan pada:

Industri minyak dan gas (regulasi tekanan dan aliran).
Pembangkit listrik (uap dan air umpan boiler).
Industri kimia dan petrokimia.
Sistem HVAC skala besar.
Industri makanan dan farmasi dengan tuntutan kontrol presisi.
Dalam sistem HVAC modern, control valve memegang peran penting dalam efisiensi energi, terutama saat sistem beroperasi pada beban parsial.

Kesimpulan

Control valve merupakan elemen kunci dalam sistem kontrol proses karena secara langsung mengatur perilaku fluida dan menentukan efektivitas strategi kontrol yang diterapkan. Di antara berbagai desain yang tersedia, globe-style control valve tetap menjadi pilihan utama berkat kemampuan throttling yang presisi, stabilitas kontrol yang tinggi, serta fleksibilitas desain untuk berbagai kondisi operasi. Namun, setiap jenis valve body—mulai dari single-port, angle-style, bar stock, high-pressure, hingga cage-guided—memiliki karakteristik, keunggulan, dan keterbatasan yang berbeda. Oleh karena itu, pemilihan control valve harus didasarkan pada kebutuhan proses, kondisi operasi, serta target kinerja yang ingin dicapai agar sistem dapat beroperasi secara optimal, andal, dan efisien dalam jangka panjang.
